Подготовка виртуальной сети Hyper-V для установки |
Прежде, чем настраивать виртуальную сеть Hyper-V на хосте Windows 2012 Server R2, необходимо убедиться, что процессор и материнская плата компьютера имеют аппаратную поддержку виртуализации, а также включить такую поддержку в БИОС. Как это сделать - читаем в спецификации конкретной модели процессора и в руководстве к материнской плате. Как установить роль Hyper-V читаем на сайте Microsoft. Мы же здесь будем рассматривать особенности настройки только виртуальной сети на хосте с тремя физическими адаптерами, с установленной ролью Hyper-V и достаточным количеством оперативной памяти для работы виртуальной машины с продуктами Kerio.

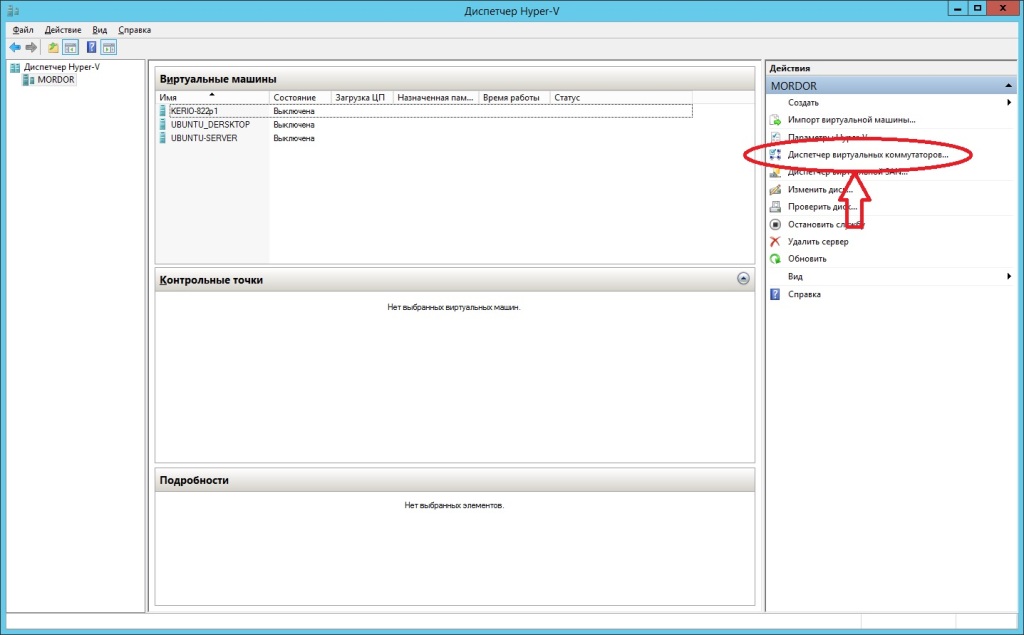

В панели инструментов Диспетчера сервера вызовем консоль управления Hyper-V и выберем Диспетчер управления виртуальных коммутаторов:

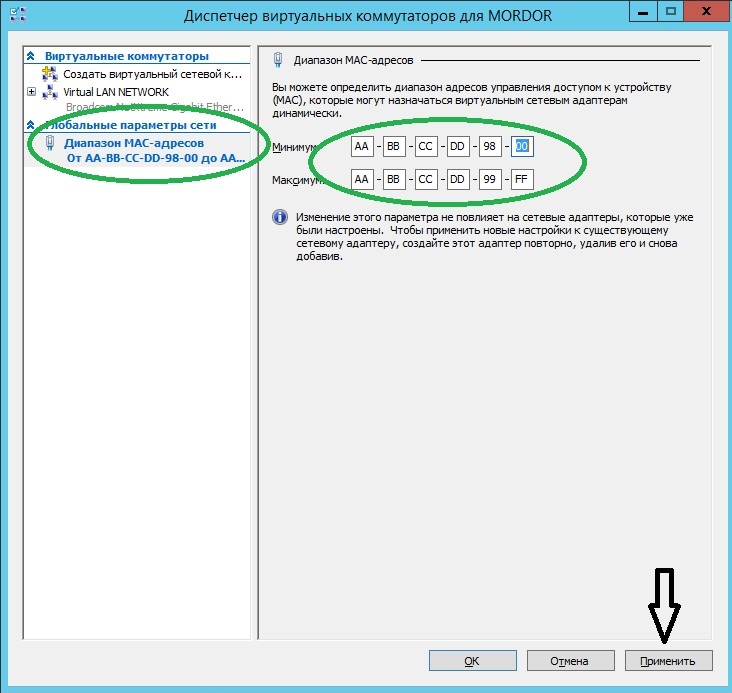

Настоятельно рекомендуется не доверять автоматическому присвоению МАС-адресов в виртуальной сети и назначить диапазон возможных МАС-адресов вручную. Придумайте любой совершенно произвольный диапазон, это практически никак не повлияет на дальнейшую работу. Это действие особенно актуально в сложных сетях с несколькими шлюзами виртуализации и несмотря на кажущуюся никчемность, избавляет от множества необъяснимых проблем в работе с виртуальными машинами.

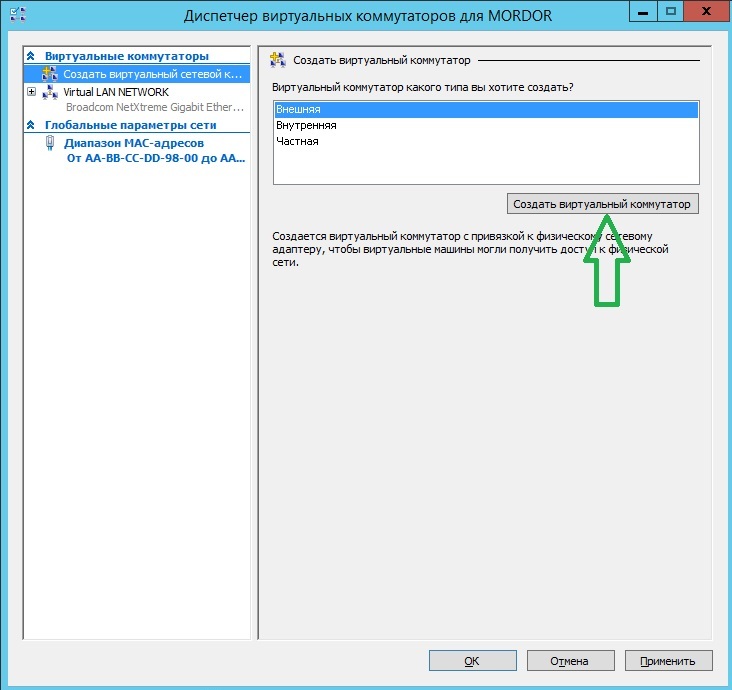

Создадим виртуальные сети, привязанные ко всем трем физическим адаптерам:

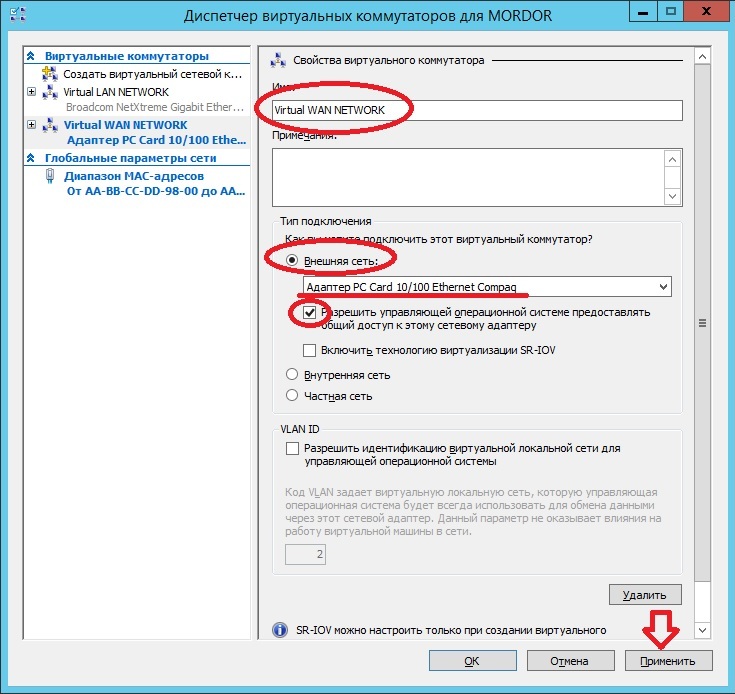

Дадим каждой виртуальной сети понятной название:

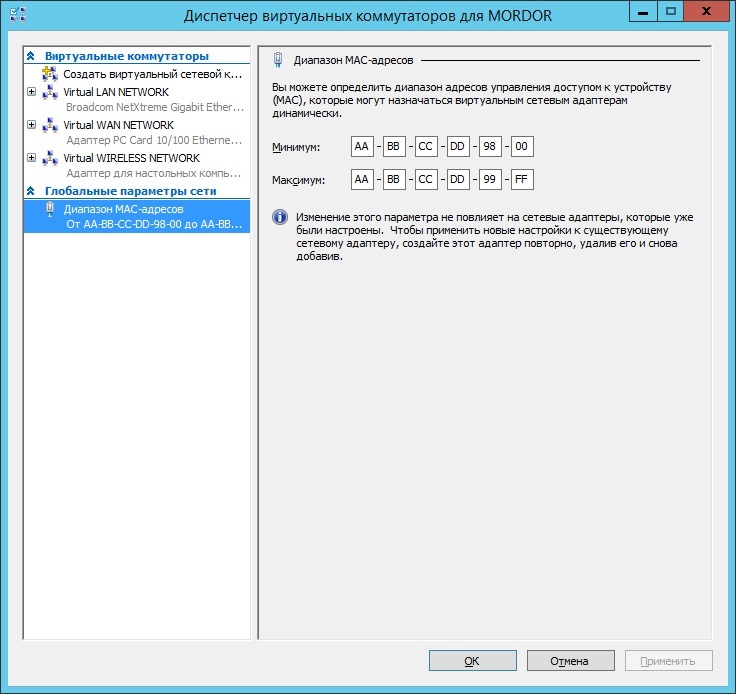

Получим в результате три виртуальных сети, одна из которых привяна к физическому адаптеру, подключенному к внешней сети с выходом в Интернет, вторая - к локальной сети Ethernet, третья - к адаптеру беспроводной сети организации.

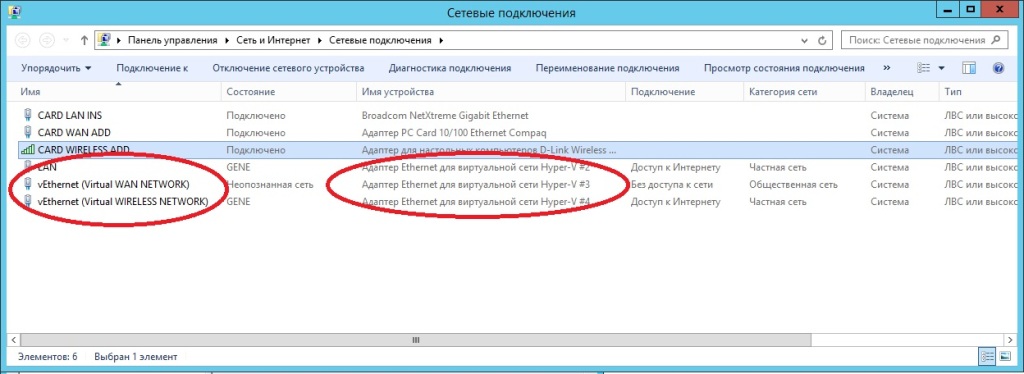

Откроем панель управления параметрами адаптеров и присвоим созданным виртуальным адаптерам хоста понятные имена. Это не повлияет на работу виртуальной машины, но уменьшит путаницу с именами адаптеров на множестве виртуальных машин.

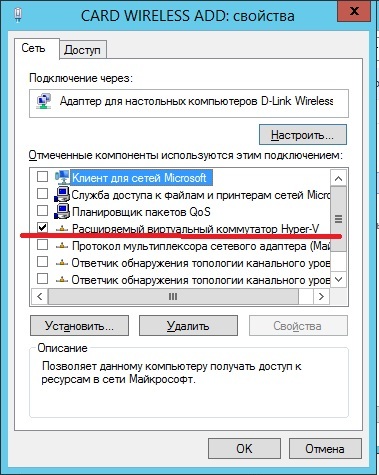

Убедимся, что в параметрах физических карт хоста активен единственный параметр - Расширяемый виртуальный коммутатор Hypеr-V

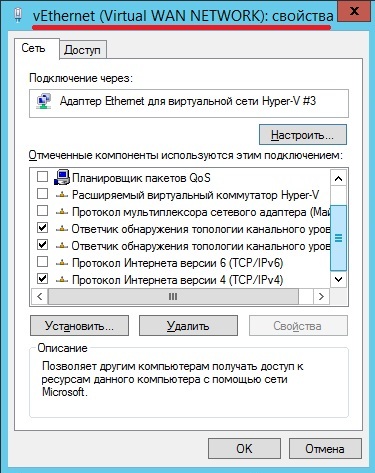

Параметры созданных виртуальных адаптеров имеют привычный вид.

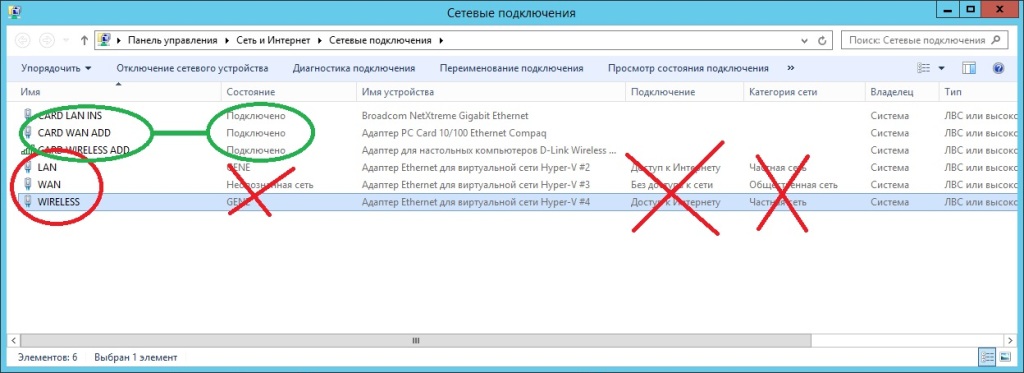

В результате получим примерно такую картинку. Обратим внимание на то, что виртуальные адаптеры могут быть уже подключены к каким-то сетям. Настройки этих сетей никак не связаны с работой Kerio Control на отсутствующей пока виртуальной машине Kerio Control, а потому никак не защищены межсетевым экраном. После установки такой машины виртуальный адаптер сети с выходом в Интернет (в нашем случае WАN) на хосте следует отключить.

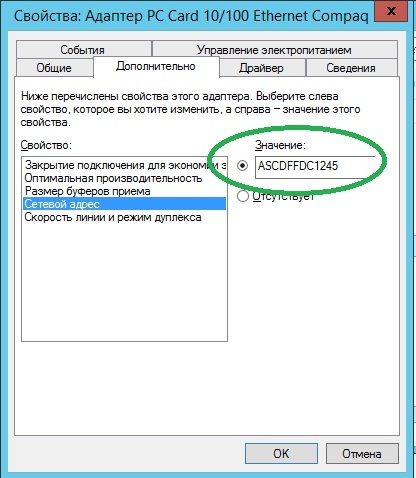

В процессе установки виртуальной сети возможно возникновение ошибок, связанных с невозможностью распознать МАС-адрес физического адаптера хоста. В этом случае следует присвоить МАС-адрес проблемной сетевой карте вручную. Адрес может быть взят с потолка:

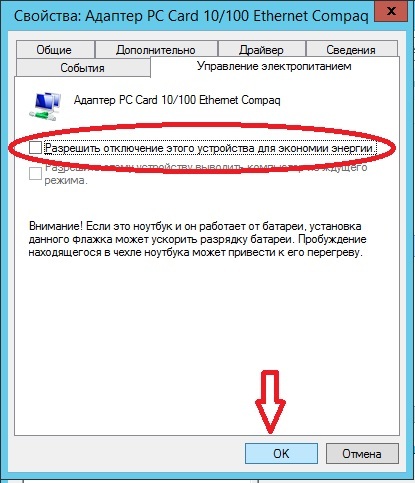

В свойствах всех сетевых адаптеров хоста следует исключить возможность отключения адаптеров:

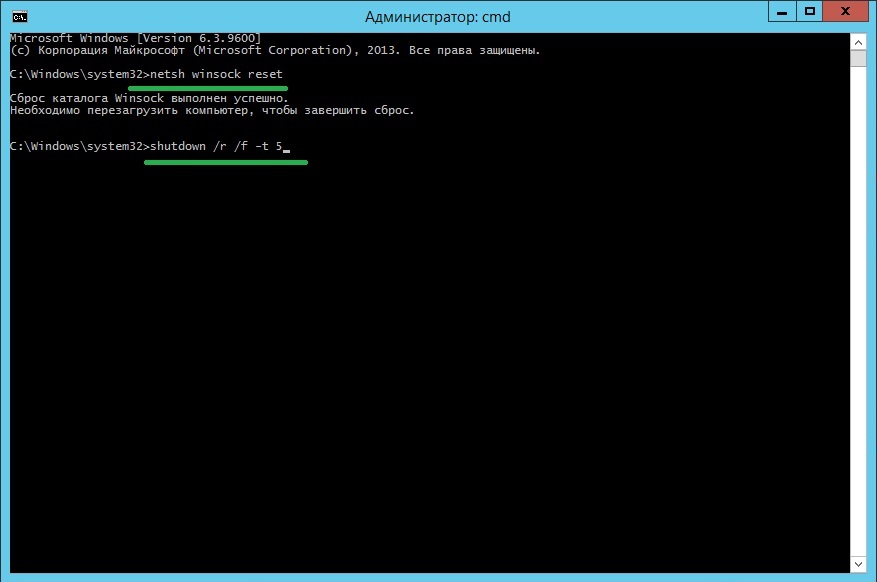

После всех этих манипуляций рекомендуется воспользоваться волшебной командой netsh winsock reset и перегрузить хост.
Эти несложные действия помогут создать беспроблемную виртуальную сеть не только для установки виртуальной машины KW2012, но во многих иных случаях. Естественно, что при усложнении сети - использовании VLAN, объединении адаптеров и проч. - усложнится и сама виртуальная сеть, но суть вопроса останется прежней - требуется ясное понимание в назначении каждого элемента сети и осознание того, что каждый виртуальный адаптер является для Kerio Control таким же физическим адаптером, как и настоящая карта для хоста виртуальных машин. Заметим попутно, что виртуальные коммутаторы Windows Server 2012 R2 позволяют реализовывать очень многие функции по управлению сетевым трафиком, схожие во многом с тем, что делает Kerio Control. В данной статье эти возможности не рассматриваются, но это совершенно не значит, что их нельзя использовать вместе с Kerio Control.
Теперь, имея настроенную виртуальную сеть, мы можем приступить к установке виртуальной машины KW2012.
Удачи!
